MR-J2S-□Bシリーズの動作確認方法の紹介

1. 概要

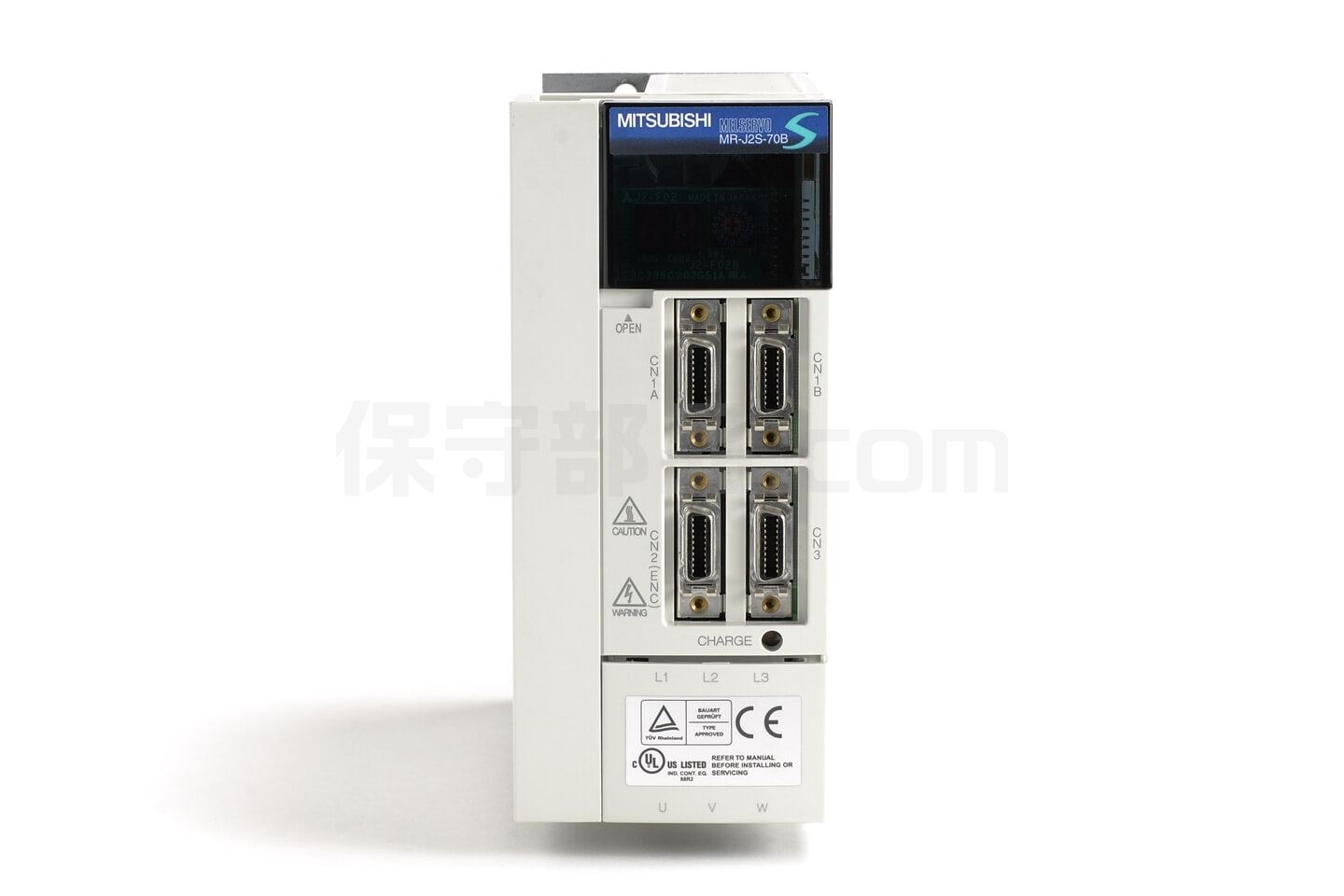

このページでは、三菱のサーボアンプ、MR-J2S-□Bの当社における動作確認方法をご紹介します。当社が具体的にどのように動作確認を行っているのかを知っていただき、少しでも安心してご購入いただけるよう作成しています。

MR-J2Sシリーズは既にメーカーが生産を終了している機種です。しかし私たち保守部品.comは、生産終了した製品を主に取り扱うサイトです。あえてこの機種を選び記事を作成しました。

2. 位置決め動作の確認

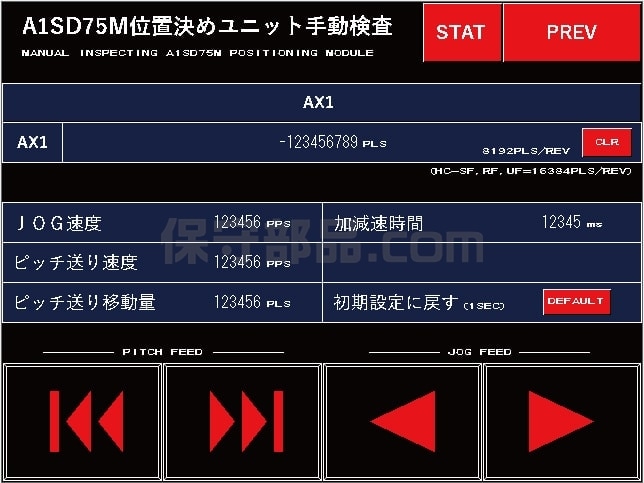

当社には独自開発の動作確認ソフトウェアがあります。MR-J2S-□Bは、高速シリアルバス通信(SSCNET)でコントロールする方式のアンプのため、そのソフトウェアの「A1SD75M位置決めユニット手動検査」という機能を使って動作確認をします。「ピッチ送り移動量」の設定を、サーボモータのエンコーダーの1回転あたりの分解能と同じ数値に設定し、正転及び逆転方向にそれぞれピッチ送りを何度も繰り返し行うことで正確な位置決め動作ができることを確認しています。

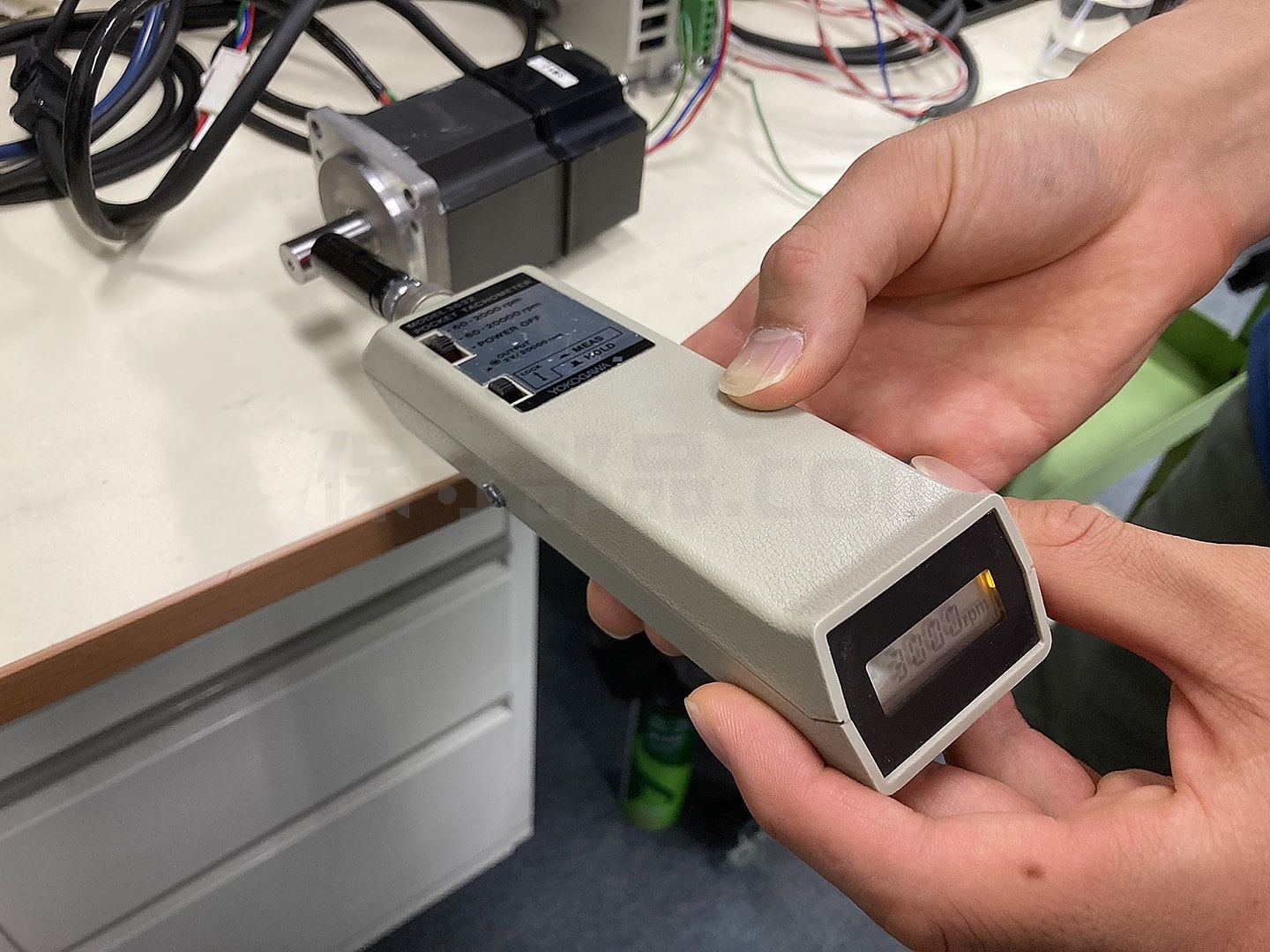

さらに回転数計を使用し、指定したモータ回転速度と実際の回転速度が一致するかの確認も行っています。

なお、当社ではサーボアンプを動作確認する際は、正しい組み合わせとなるモータを接続した上で動作確認をしています。当社には動作確認用のサーボモータが容量別にストックされており、どんな容量のアンプであっても確実な動作確認ができる環境が整っています。

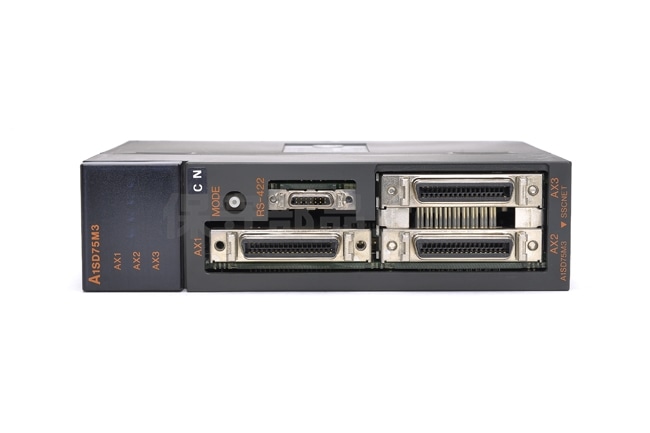

当社では、MR-J2S-□Bのアンプを動作確認する際は、上位に三菱電機の位置決めユニット(A1SD75M1~3)を使用し、その位置決めユニットからコントロールすることで、高速シリアルバス通信、及び、サーボ運転が正常に行えることを確認しています。実際の接続においては、アンプのCN1と、A1SD75M1~3のSSCNET接続用コネクタをSSCIケーブル(MR-J2HBUS1M-A)で接続します。アンプのCN2には終端抵抗を接続します。

3. パラメータの読み書きの確認

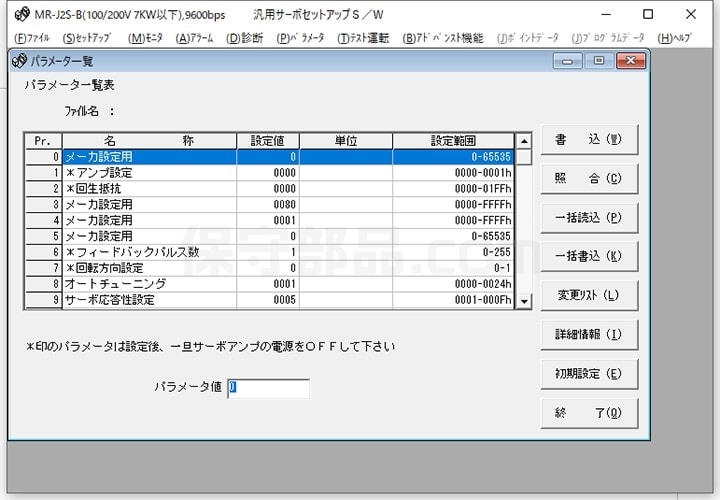

MR Configurator(セットアップソフトウェア)を用いて、正常にパラメータの読み書きができることも確認しています。なお、パラメータNo.40の「パラメータ書込み禁止」の設定が「000F」になっていない場合、「一括書込」を行っても、書き込み可能な範囲が限定されてしまい、全てのパラメータに対して書き込みをすることができません。このため当社では、まず最初にNo.40へ「000F」を書き込み、電源を再投入して設定を有効にし、全範囲に渡ってパラメータの変更が可能な状態にします。その上で、全パラメータの読み書きができることを確認しています。

稀に、アンプの電源を入れた時、表示部(2桁7セグメント表示器)が「AC(イニシャライズ中)」になったまま何をしても動作しないことがあります。その場合も上記の作業を行います。つまり、No.40へ「000F」を書き込み、電源を再投入して設定を有効にし、全範囲に渡ってパラメータの変更が可能な状態にしてから、上記画面の「初期設定」をクリックします。そのデータを一括書込みすると全パラメータが初期化されるため、動作しないといった症状が解決することがあります。

余談ですが、以前お客様から、「サーボモータがなめらかに回らない」というお問い合わせをいただいたことがあります。その場合、パラメータ№9の「サーボ応答性」の数値を少し高めに設定すると解決することがあります。この値が小さいと、追従性が低下するため、つまり、指令に対してサーボモータが遅れて動作するため、いわゆるハンチング(回転ムラ)が発生し、なめらかな回転が得られなくなります。高速で回転させた場合には目立たないのですが、低速で回転させると顕著になります。しかしだからと言ってこの設定を大きくしすぎると、今度は振動が発生しやすくなります。このため、振動が発生しない範囲で期待する応答性が得られるよう設定する必要があります。

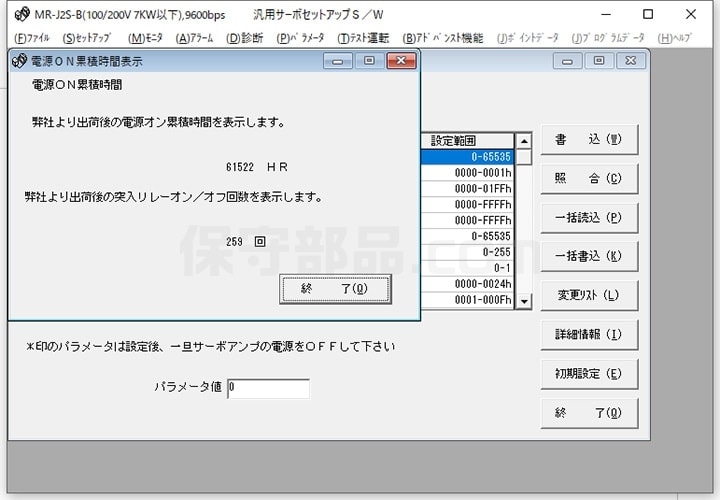

4. S/W番号、及び、電源ON累積時間の確認

当社では必ずS/W番号、及び、電源ON累積時間を調査しています。その理由は二つあります。
ひとつは、商品ページにそれらを記載し、いつ頃製造され、どのぐらい使用されたものかをお客様にお伝えするためです。
もう一つは、偽物の流出を防ぐためです。三菱電機の「中国FA製品に関する商標権侵害訴訟における当社勝訴について」というページを見ていただければわかるのですが、オークションサイトなどにおいて三菱製品を模した偽物が多数出回っております。当社ではS/W番号や電源ON累積時間をチェックをすることで偽物の流出を防いでいます。偽物のアンプは、たとえば外観のチェックにおいて明らかに使用した形跡が認められるのに、「電源ON累積時間」が0Hであったり、あるいは、製造年が新しいのにS/W番号は古いバージョンというように、不自然な点が見られることがあります。(偽物かどうかの判断は上記の方法だけではなく、基板をチェックするなど他にも方法がありますが、ここでは説明を省略します。)

5. 備考

MR-J2S-□Bの型番のあとに何らかの記号が付くアンプは、特殊仕様のアンプです。メーカーがその顧客の要求仕様に合わせて予めパラメータを入力してあり、設定が変更ができないようになっている場合があります。特殊仕様のアンプはオークションサイトでよく見かけます。もし、特殊仕様のアンプをご購入なさった場合は、自由にパラメータの変更ができない場合がありますので注意が必要です。

6. 当社で動作確認可能なMR-J2Sシリーズの一覧表

汎用インタフェースシリアルバスSSCNET対応位置決め機能内蔵
200V MR-J2S-10A
MR-J2S-20A
MR-J2S-40A
MR-J2S-60A
MR-J2S-70A
MR-J2S-100A
MR-J2S-200A
MR-J2S-350A
MR-J2S-10B
MR-J2S-20B
MR-J2S-40B
MR-J2S-60B
MR-J2S-70B
MR-J2S-100B
MR-J2S-200B
MR-J2S-350B
MR-J2S-20CP
MR-J2S-40CP
MR-J2S-60CP
MR-J2S-70CP
MR-J2S-100CP
MR-J2S-200CP
MR-J2S-350CP
100V MR-J2S-10A1
MR-J2S-20A1
MR-J2S-40A1
MR-J2S-10B1
MR-J2S-20B1
MR-J2S-40B1
MR-J2S-10CP1
MR-J2S-20CP1
MR-J2S-40CP1

200V

汎用インタフェースMR-J2S-10A
MR-J2S-20A
MR-J2S-40A
MR-J2S-60A
MR-J2S-70A
MR-J2S-100A
MR-J2S-200A
MR-J2S-350A
シリアルバスSSCNET対応MR-J2S-10B
MR-J2S-20B
MR-J2S-40B
MR-J2S-60B
MR-J2S-70B
MR-J2S-100B
MR-J2S-200B
MR-J2S-350B
位置決め機能内蔵MR-J2S-20CP
MR-J2S-40CP
MR-J2S-60CP
MR-J2S-70CP
MR-J2S-100CP
MR-J2S-200CP
MR-J2S-350CP

100V

汎用インタフェースMR-J2S-10A1
MR-J2S-20A1
MR-J2S-40A1
シリアルバスSSCNET対応MR-J2S-10B1
MR-J2S-20B1
MR-J2S-40B1
位置決め機能内蔵MR-J2S-10CP1
MR-J2S-20CP1
MR-J2S-40CP1

私たち保守部品.comの使命は、確実に動作するFA部品をお届けすることで皆様の生産設備を守ることです。今後も動作確認に力を入れ、お客様が安心してご利用いただけるよう最大限の努力をしてまいります。
